وحدة IP55 STB دون حماية ، داخلي / خارجي 20 زوجًا من وحدة VX

20 زوجا مربع توزيع المشترك محطة كتلة STB إسقاط الأسلاك دون حماية

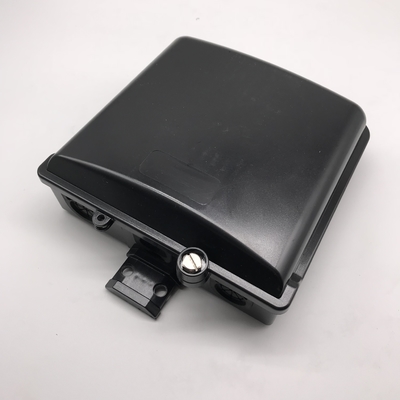

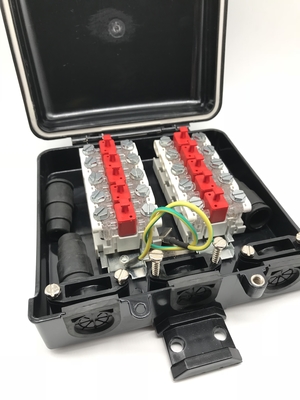

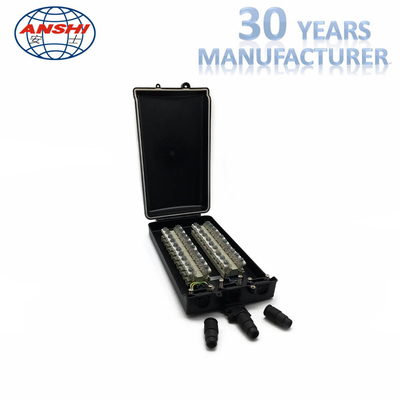

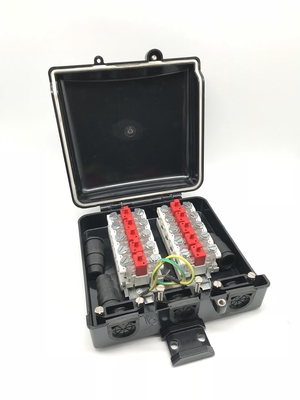

العلب الطرفية هي عبارة عن مجموعة من العبوات التي يمكن استخدامها لحماية البيئات 10 أو 15 أو 20 أو 25 أو 30 بشكل بيئي. يتضمن كل غلاف سكة DIN قياسية لتركيب كتل الطرف الطويلة مع جميع أجهزة التأريض. يتم توفير قدر كاف من المساحة لصنع إنهاء الأسلاك المتساقطة بينما يتميز التصميم بتصميم صغير وصغير وجذاب. يمكن طلب العلب مع أو بدون أطراف ، أو قبل عناد أو بدون أسلاك كعب. يتم تضمين الحلقات المطاطية في جميع منافذ الدخول والخروج لكابل السلك.

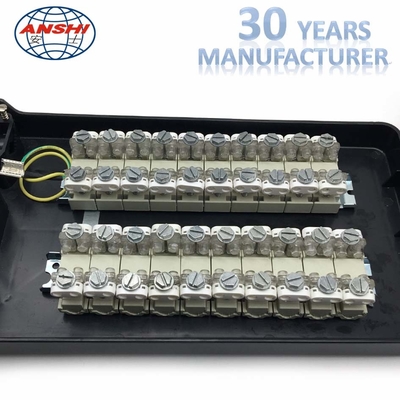

توفر الوحدة النمطية STB نقطة اتصال بين زوج كابل جانب التبادل و
زوج التوزيع. إنه يشتمل على وحدة مكونة من 10 نقاط في الوحدة لتوفير الاستمرارية
ومجموعة من الخيارات الأخرى.

تتميز المباني الطرفية متعددة Serivce بوظيفتها بشكل خاص حيث أنه قد يتم إنهاء ما يصل إلى 20 زوجًا داخل العلبة في حين قد يتم "حلبة" ما يصل إلى 200 زوج ، وهي تقنية تلغي الحاجة إلى مفصل إضافي أو إغلاق قريب من الجهاز الإسكان.

المميزات
وعرة ، تصميم مضغوط.
مصبوب من البلاستيك عالية التأثير والأشعة فوق البنفسجية.
خفيفة الوزن وجذابة من الناحية التجميلية.
جميع الأجزاء المعدنية من المواد غير قابلة للتآكل
وشملت جميع الأجهزة الترابط والتأريض.
الحلقات المطاطية المضمنة لجميع منافذ دخول / خروج الكابلات.
معيار DIN القضبان المدرجة.
تتضاعف سكة DIN كنقطة أرضية.
سهولة الوصول إلى كلا الجانبين من كتل المحطة الطرفية.
الحد الأدنى من دورة حياة عشرين سنة اختبارها.
تكوينات
المحطات ذات الكثافة السكانية العالية أو المحمية أو غير المحمية مثبتة مسبقًا وجاهزة للكابلات.

يوصى به بشكل خاص من أجل:
1. الاتصالات في الهواء الطلق حيث تكون الظروف البيئية عدوانية للغاية.
2. الإنهاء حيث تتطلب خصائص تطوير المستخدم مرونة في المستقبل من حيث نوع الحماية أو قدرات التصفية.
قدرة إجراء الحالية
20 A ، 10 A لكل موصل لمدة 10 دقائق على الأقل ، دون التسبب في تشويه للوحدة
مقاومة العزل
الجو الجاف:> 1010 الجو الرطب (ASTM D618 ، الإجراء F):> 1010 الضباب الملح: (ASTM B117)> 109
الغمر في الماء: (15 يومًا في محلول كلوريد الصوديوم 3٪) TELCORDIA TR-NWT-000975 (Bellcore سابقًا)> 109
الاتصال المقاومةالمواد + اتصالات Rbridge + الاتصالات Rwire <10 م
زيادة في مقاومة التلامس بعد الاختبارات المناخية: <2.5 متر بعد 50 عملية إعادة إدخال: <2.5 متر
قوة عازلة> 3000 Vdc لمدة 1 دقيقة
الخصائص الميكانيكية
أرضيات ملامسة للنحاس الصلب المعلب
المكونات في وحدة bodyFlame المانع (UL94) المقوى بالألياف الزجاجية البولي
المكونات في وحدة sealantGel يا الدائري EPDM
استمرارية التكوين الداخلي AS STB 260 V GDT230 V GDTAS-STB-P
