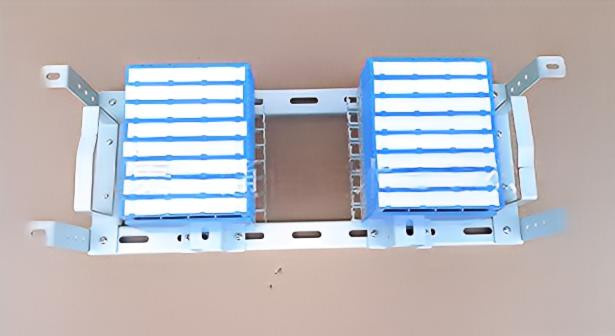

MPX286-16 120 أوم 16 وحدة نظام التثبيت على الحائط إطار التوزيع الرقمي اللون الأزرق والأبيض

120 أوم 16 نظام وحدة للتعليق على الحائط للتعليق الرقمي أزرق وأبيض

المواصفات الرئيسية / الميزات الخاصة / البيانات التقنية:

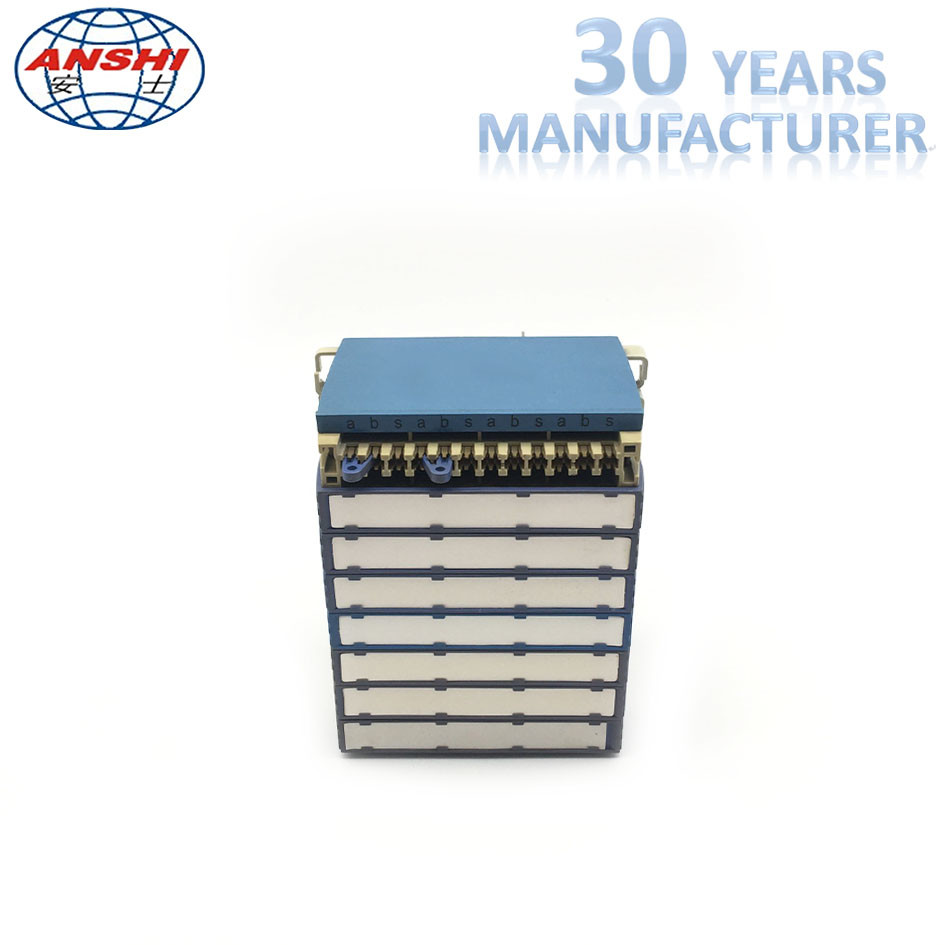

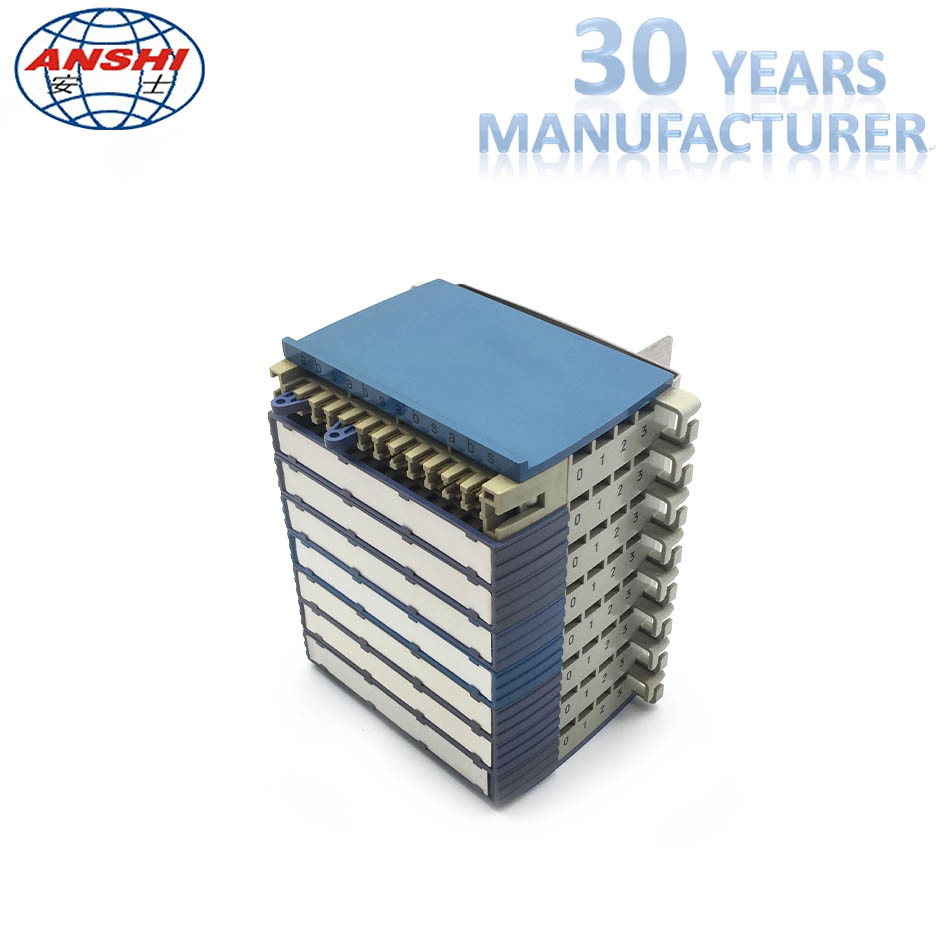

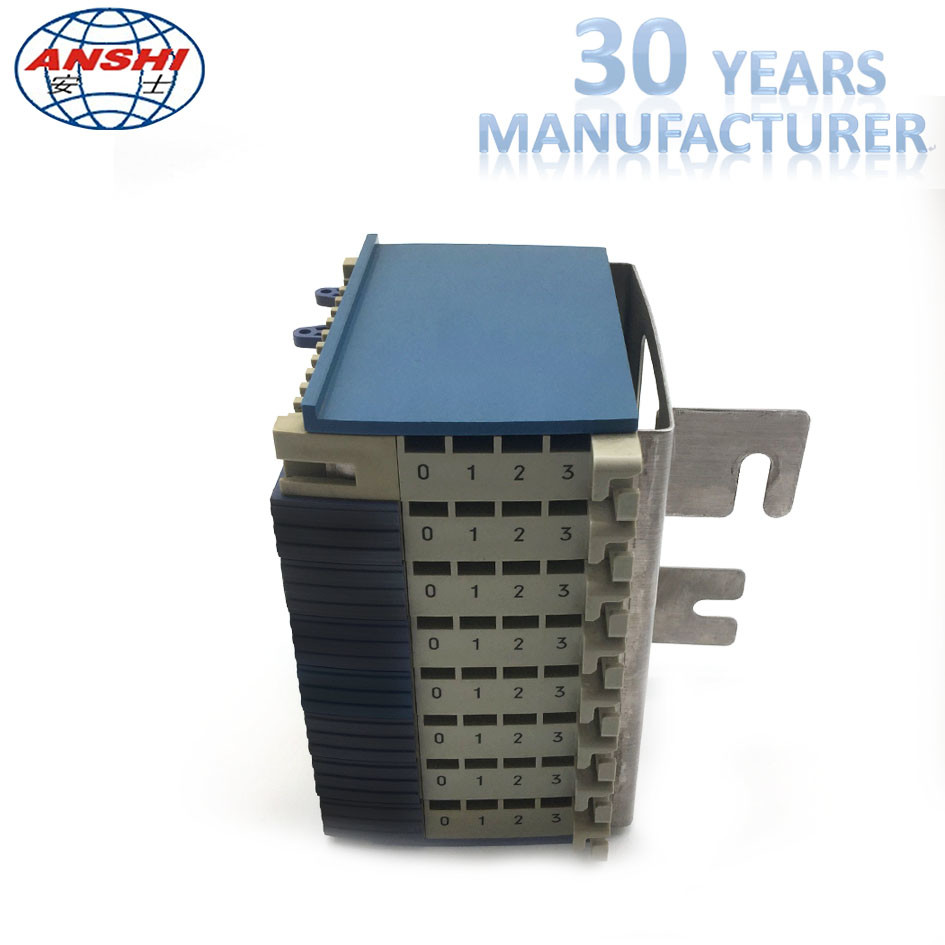

تستخدم وحدة AS-DDF-MK16 لتوزيع ونقل الإشارات الرقمية بين معدات إعادة الاستخدام الرقمية ويستخدم إطار التوزيع الرقمي لتوزيع ونقل الإشارات الرقمية بين معدات إعادة الاستخدام الرقمية وأنظمة التحويل التي يسيطر عليها البرنامج ، وكذلك كما بين معدات إعادة الاستخدام الرقمية.

1 ، مع هيكل مفتوح ، يتم رش سطح الإطار مع البلاستيك الايبوكسي بواسطة الكهرباء الساكنة ، مع التصاق قوي ، تبدو لطيفة في الشكل ولون معتدل. مساحة التوزيع فسيح ، يبدو لطيف في الشكل وأنيق في الأسلاك ، والقدرة الكبيرة ، وتركيب مريحة ، والتصرف المرن والبناء modulized.

2 ، معدل العمل: 2Mb / ثانية

3 ، مقاومة الأداء: 120Ω (الرصيد)

4 ، المقاومة الوسيطة بين مطراف القصب: لا تزيد عن 7m أوم بين القصب الوسيطة تحت ظروف الفحص المعيارية ؛

5 ، نسبة التقاطع المتبادل: ≥60dB (50kHz ~ 3.1MHz)

6 ، فقدان العزل: ≤0.4dB (50 كيلو هرتز ~ 3.1 ميغاهرتز) ؛

7 ، خسارة الموجات الخلفية: ≥18dB (50 كيلو هرتز ~ 3.1 ميغاهرتز) ؛

8 ، مقاومة متوسطة: (ac) / 1 دقيقة لا ثقب أو قوس.

ا. ≥500V (تحت ظروف الفحص القياسية) ؛

ب. ≥500V (بعد درجة حرارة عالية منخفضة) ؛

ج. ≥250V (بعد الرطب) ؛

9 ، مقاومة العزل بين الأرض حماية عالية الجهد والإطار: (500V (DC)

ا. ≥1 × 103 MΩ (تحت ظروف الفحص القياسية) ؛

ب. ≥1 × 102 MΩ (بعد درجة حرارة عالية منخفضة) ؛

ج. ≥1 × 20 متر مكعب (بعد الرطب) ؛

10 ، قوة سحب التدريجي:

ا. ≥24 (dia.0.4)

ب. 38 dia (dia.0.5)

ج. 52 (dia.0.6)

د. ≥ 96 (dia.0.8)

11 ، الحياة: 200 مرة

نظم التبديل rogramme التي تسيطر عليها ، وكذلك بين إعادة استخدام المعدات الرقمية. بيئة الشرط: -5-40 درجة مئوية ؛ الرطوبة النسبية <85 ٪ (+30 درجة مئوية) ؛ الضغط الجوي: 70-106Kpa

* المواد: الفولاذ المقاوم للصدأ و cuprum ، طلاء الذهب cuprum على النيكل

* أداء مانع للحرق: PBT (UL94V-0) أو ABS للحرق المضاد (UL94V-0) ، والاحتراق تحقق GB / T 5169.7-1985 القياسية ؛

* ميزات البناء: اعتماد تصميم modularization ، وجود ميزات النظرة أنيقة وعالية التحمل.

* قوة السحب: القصدير البرونزية والفضة (20-40 درجة مئوية) ، قوة سحب لا تقل عن 25N ،

* مقاومة متوسطة بين أطراف القصب: لا تزيد عن 7 م oh بين القصب الوسيطة تحت ظروف الفحص المعيارية ؛

* مقاومة متوسطة: لا تزيد عن 3 م أوم تحت ظروف الفحص القياسية.

* مقاومة الأداء: 120 درجة مئوية (الرصيد)

* معدل العمل: 2 ميجابايت / ثانية

* مقاومة العزل: 1000MΩ / 500V (DC)

* مقاومة الجهد: لا انهيار أو قوس لمدة 1 دقيقة تحت 1KV (DC)

* نسبة تداخل صوتي: ≥60dB (50KHz-210MHz)

* خسارة التوصيل: ≤0.4dB (50KHz-210MHz)

* خسارة الموجة الخلفية: ≥18dB (50KHz-210MHz)
