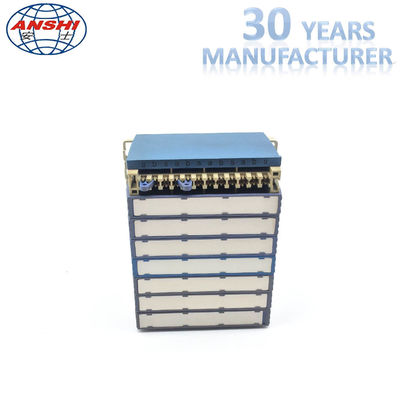

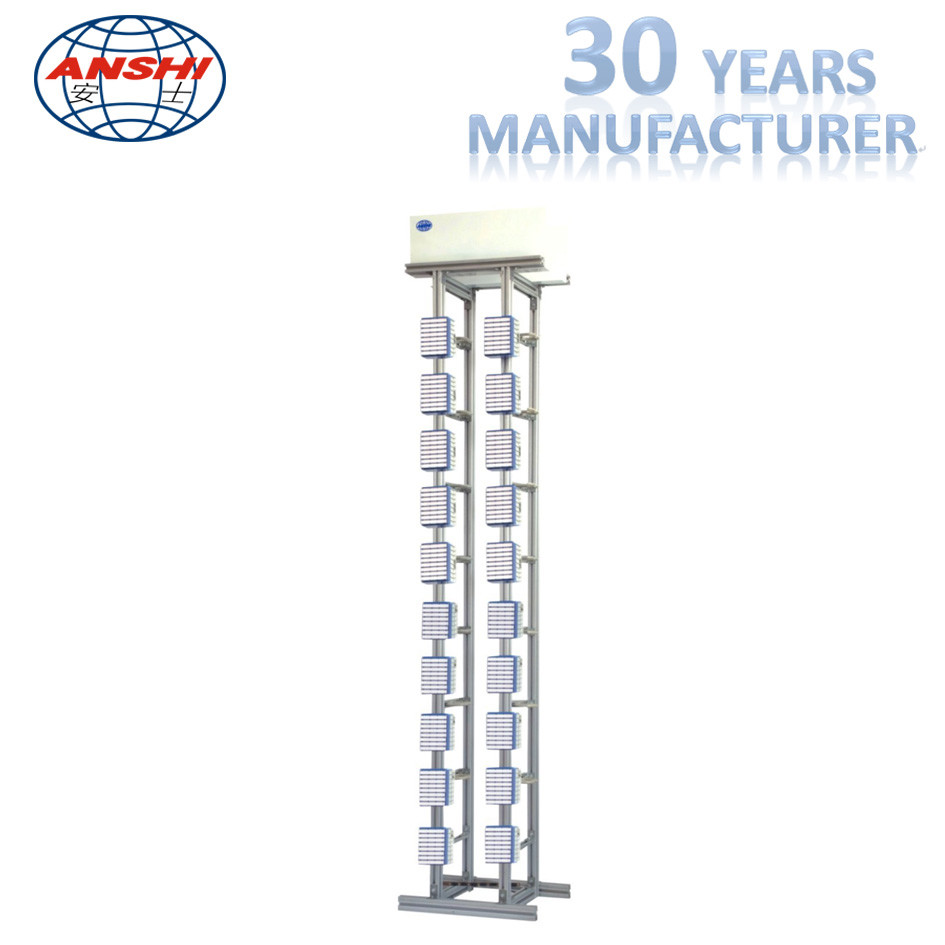

إطار التوزيع الرقمي لـ DDF

MPX 112 320 systems 640 systems Digital Distribution Frame 120 ohm

المواصفات الرئيسية/الميزات الخاصة/البيانات الفنية:

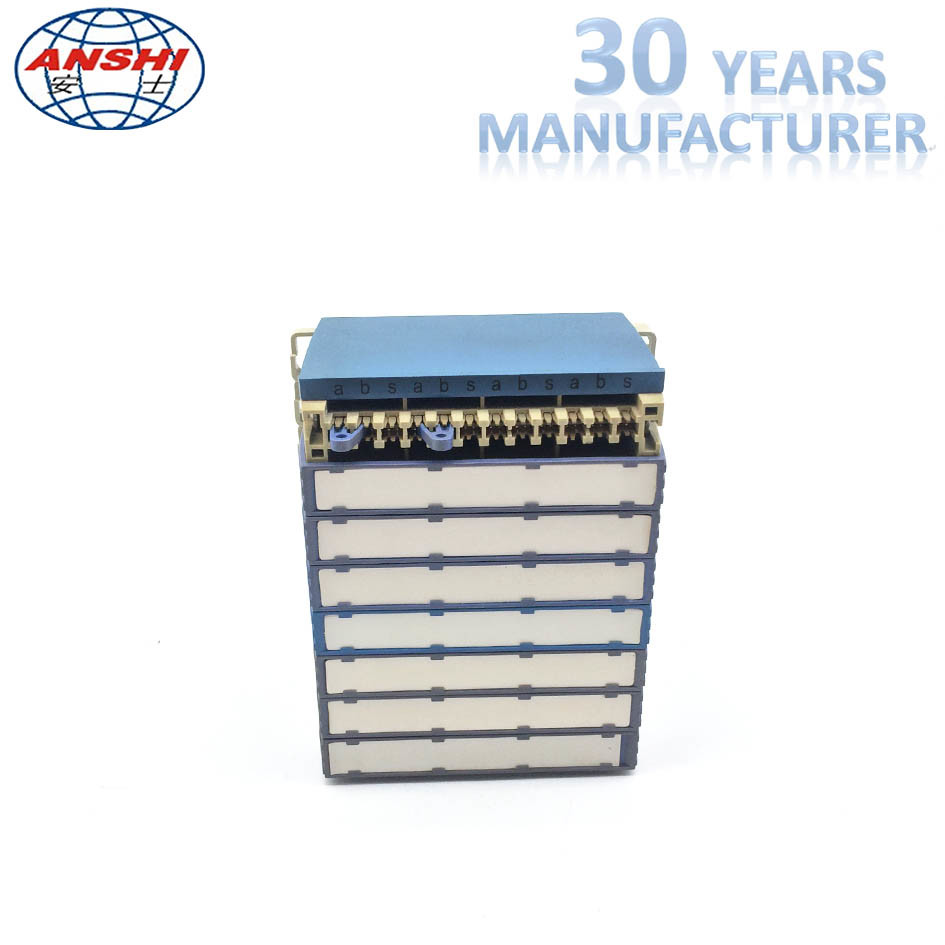

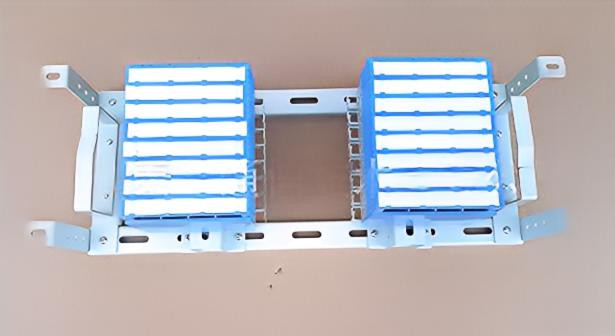

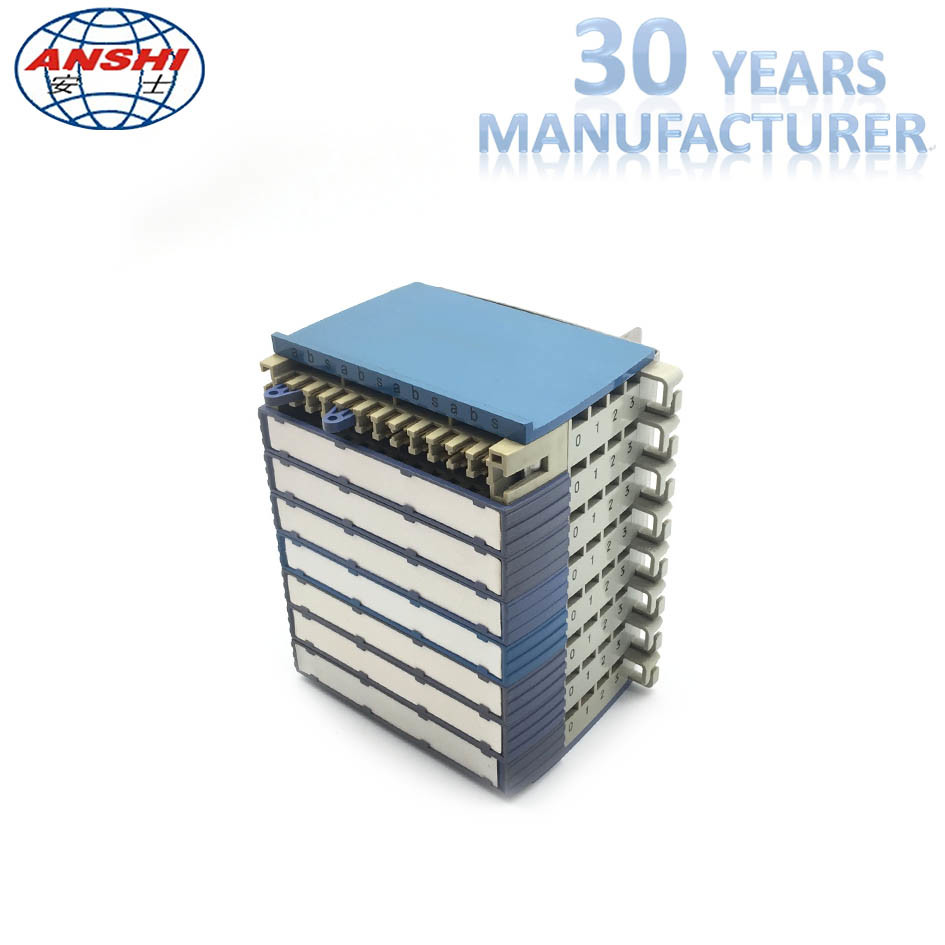

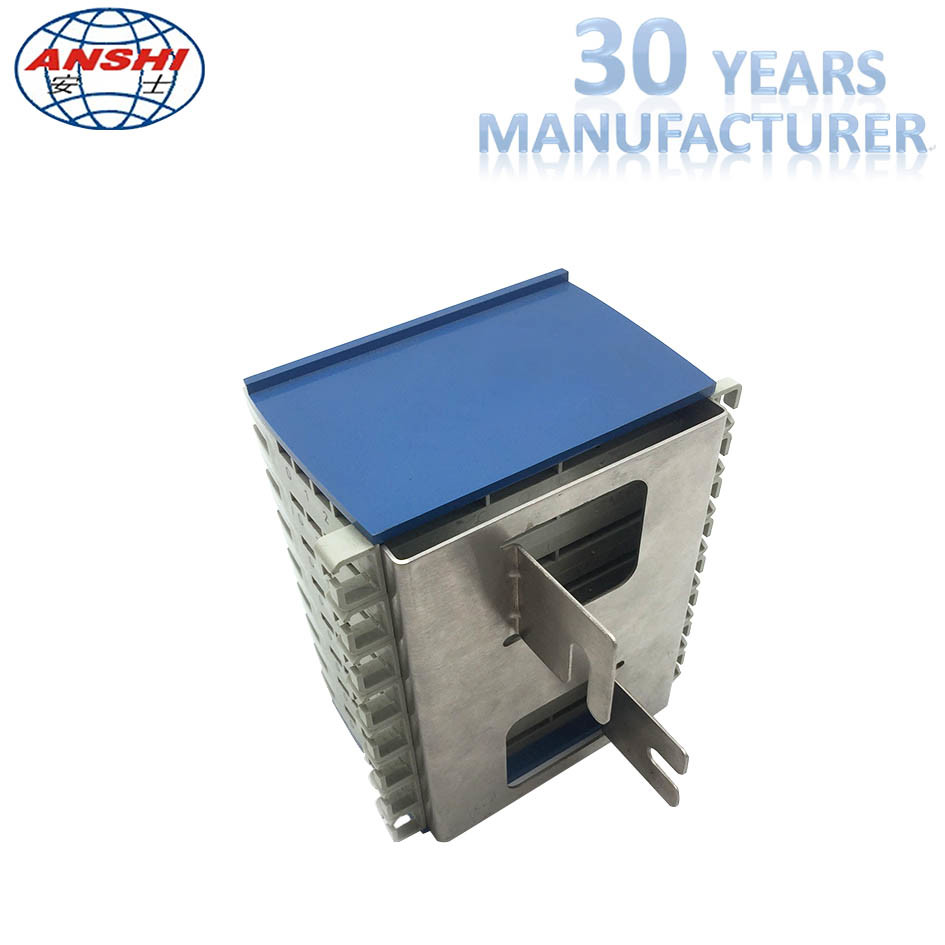

تُستخدم وحدة AS-DDF-MK16 لتوزيع ونقل الإشارات الرقمية بين معدات إعادة الاستخدام الرقمية وإطار التوزيع الرقمي المستخدم لتوزيع ونقل الإشارات الرقمية بين معدات إعادة الاستخدام الرقمية وأنظمة التبديل التي يتم التحكم فيها بواسطة البرنامج، بالإضافة إلى معدات إعادة الاستخدام الرقمية.

1، بهيكل مفتوح، يتم رش سطح الإطار بالبلاستيك الإيبوكسي بواسطة الكهرباء الساكنة، مع التصاق قوي، ويبدو شكله جميلاً ولونه معتدل. مساحة التوزيع واسعة، وتبدو أنيقة في الشكل ومرتبة في الأسلاك، وسعة كبيرة، وتركيب مريح، وتصميم مرن وبناء معياري.

2، معدل العمل: 2 ميجابت/ثانية

3، مقاومة الأداء: 120Ω (متوازنة)

4، المقاومة المتوسطة بين موصلات القصب: لا تزيد عن 7 مللي أوم بين القصب المتوسطة في ظل حالة الفحص القياسية؛

5، نسبة التداخل: ≥60dB (50kHz~3.1MHz)

6، فقدان العزل: ≤0.4dB (50kHz~3.1MHz)؛

7، فقدان الموجة الخلفية: ≥18dB (50kHz~3.1MHz)؛

8، المقاومة المتوسطة: (AC)/1min بدون ثقب أو قوس.

أ. ≥500V (في ظل حالة الفحص القياسية)؛

ب. ≥500V (بعد درجة الحرارة المرتفعة والمنخفضة)؛

ج. ≥250V (بعد الرطوبة)؛

9، مقاومة العزل بين أرضية الحماية ذات الجهد العالي والإطار: (500V(DC)

أ. ≥1×103 MΩ (في ظل حالة الفحص القياسية)؛

ب. ≥1×102 MΩ (بعد درجة الحرارة المرتفعة والمنخفضة)؛

ج. ≥1×20 MΩ (بعد الرطوبة)؛

10، قوة السحب:

أ. ≥24 (قطر 0.4)

ب. ≥ 38 (قطر 0.5)

ج. ≥ 52 (قطر 0.6)

د. ≥ 96 (قطر 0.8)

11، العمر الافتراضي: 200 مرة

أنظمة التبديل التي يتم التحكم فيها بواسطة البرنامج، بالإضافة إلى معدات إعادة الاستخدام الرقمية. حالة البيئة: -5-40 درجة مئوية؛ الرطوبة النسبية<85% (+30 درجة مئوية)؛ الضغط الجوي: 70-106 كيلو باسكال

* المادة: الفولاذ المقاوم للصدأ والنحاس، طلاء الذهب النحاسي فوق النيكل

* أداء مقاومة الحرق: PBT (UL94V-0) أو ABS مقاوم للحرق (UL94V-0)، تم تحقيق القابلية للاشتعال GB/T 5169.7-1985 القياسية؛

* ميزات البناء: اعتماد تصميم معياري، يتمتع بميزات المظهر الأنيق والتحمل العالي؛

* قوة السحب: البرونز القصديري والطلاء الفضي (20-40 ميكرون)، قوة السحب لا تقل عن 25 نيوتن،

* المقاومة المتوسطة بين موصلات القصب: لا تزيد عن 7 مللي أوم بين القصب المتوسطة في ظل حالة الفحص القياسية؛

* المقاومة المتوسطة: لا تزيد عن 3 مللي أوم في ظل حالة الفحص القياسية؛

* مقاومة الأداء: 120Ω (متوازنة)

* معدل العمل: 2 ميجابت/ثانية

* مقاومة العزل: 1000MΩ/500V(DC)

* مقاومة الجهد: لا يوجد انهيار أو قوس لمدة دقيقة واحدة تحت 1 كيلو فولت (DC)

* نسبة التداخل: ≥60dB (50KHz-210MHz)

* فقدان التوصيل: ≤0.4dB (50KHz-210MHz)

* فقدان الموجة الخلفية: ≥18dB (50KHz-210MHz)
