8 ميناء FTTH الألياف البصرية الطرفية مربع المواد البلاستيكية ABS

FTTH Distribution Box 8 Port داخلي صغير من الألياف البصرية صندوق طرفي بلاستيك ABS

مقدمة:

إن نموذج FTTH الخاص بصندوق الألياف الضوئية الطرفية تم تطويره حديثًا من قبل شركتنا لتطبيق FTTH.الصندوق خفيف ومضغوط ، ومناسب بشكل خاص للتوصيل الوقائي لكابلات الألياف وأسلاك التوصيل المصنوعة في FTTH.

1. ميزات الصندوق

1.1 يمكن استخدام هذا الصندوق للتطبيقات المثبتة على الحائط والتطبيقات المثبتة على سطح المكتب ؛

1.2 تعتمد قاعدة وغطاء الصندوق طريقة "القصاصة الذاتية" ، وهي سهلة ومريحة للفتح والإغلاق ؛

1.3 يمكن استخدامها للمهايئات مثل SC ، FC ، LC Duplex ؛

1.4 السعة القصوى 8 ألياف.

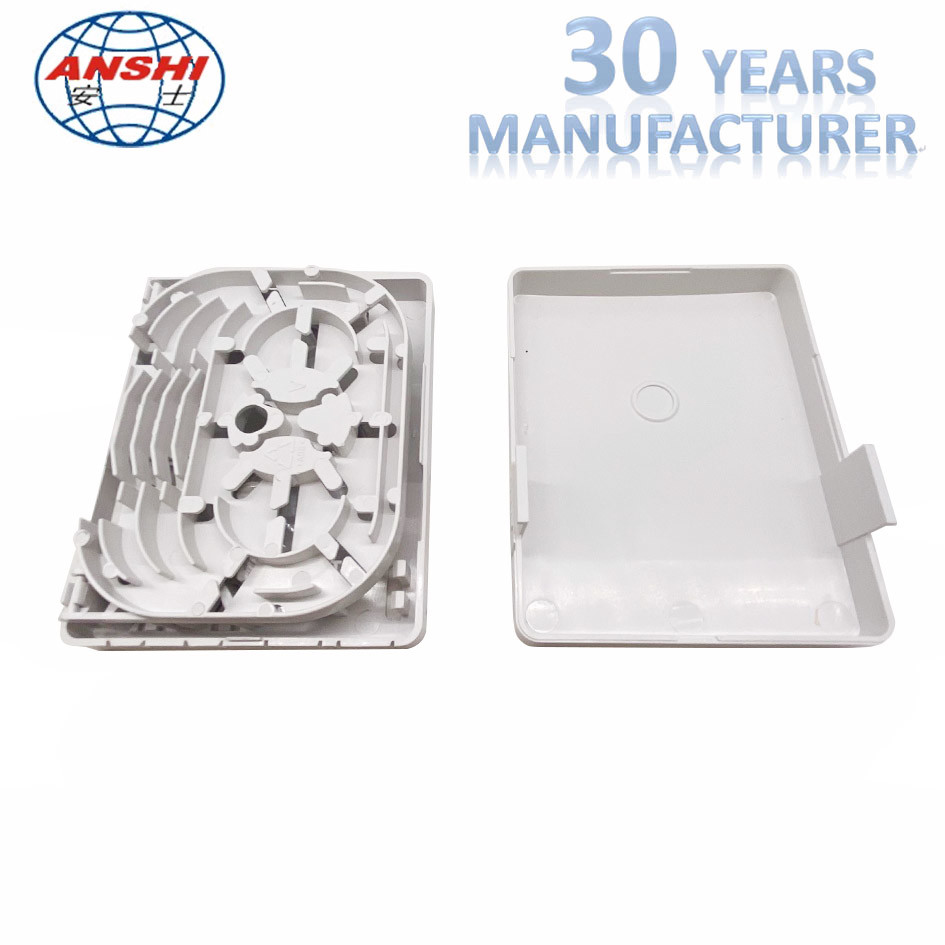

2. مسار الألياف والمكونات الرئيسية للصندوق

3. طريقة التثبيت

3.1 افتح حزمة الصندوق للتحقق من جميع المكونات.انظر التالي Pic2 (المحول كمكون اختياري.

3.2 اضغط على الجانب الأمامي من الصندوق ، واسحب الغطاء وحركه للخلف.

3.3 كابل الألياف السلكية الداخلي مطلوب للقيادة في الموقع الذي يثبت الصندوق الطرفي ، ويبلغ طول التجريد حوالي 120 سم من النهاية.

3.4 وهي مناسبة لطريقتين للتوجيه: التوجيه المظلم والتوجيه الأيمن ، انظر التوجيه المظلم الرائد في Pic6 ، انظر التوجيه الأيمن الرائد في Pic7 / 8.

3.5 كابل الألياف الخارجية يؤدي في علبة الألياف من خلال منفذ الكابلات في الدرج كما في الصورة 9/10.

3.6 تثبيت المحول ، وإدخال قابس الضفيرة ، وإخراج الضفيرة في علبة لصق.مثل الصورة 11/12/13

3.7 لصق حسب المعتاد ، ثم ضع الأنبوب الواقي للصق في فتحة الدرج.مثل الصورة 14/15/16

4. التثبيت والتطبيق

4.1 وفقًا لحجم الصندوق ، قم بحفر الفتحة لـ M4 قم بتوسيع الترباس كما في Pic17/18.

4.2 يطرق البلاستيك توسيع الترباس في الحفرة.

4.3 تثبيت الصندوق على الحائط بمسمار لولبي 4 × 25 كصورة 20/21.

4.4 قم بتغطية الدرج وصندوق الأطراف

5. المؤشرات الفنية الرئيسية

5.1 درجة حرارة البيئة: -25 درجة مئوية ~ 40 درجة مئوية ؛

5.2 السعة القصوى: 4 ألياف ؛

5.3 أنواع مناسبة من كابلات الألياف: 4 ألياف كابلات ألياف داخلية ؛

5.4 البعد: 150 * 110 * 30 مم
